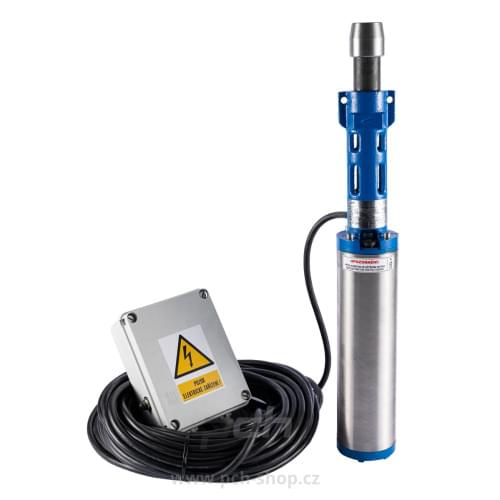

Čerpadlo PCH 1"J4-85-10 (25m)

Čerpadlo PCH 1"J4-85-10 (25m)

Elektromotor
1,1 kW
Objemový průtok
0,6 - 0,35 l/s
Dopravní výška
10 - 85 m
Nejmenší průměr vrtu
100 mm
Vyberte typ:
barvená
Vyberte délku kabelu:

Skladem 1 ks
Zboží Vám doručíme v nejkratším možném termínu s ohledem na vybraný způsob dodání.

13.662 Kč bez DPH 16.531 Kč s DPH

ks

Dopravu máte zdarma

Popis a parametry produktu

Samostatná čerpadla je možno použít pro přímé čerpání vody. Čerpadlo spojené s tlakovou nádobou vybavenou tlakovým spínačem vytvoří domácí vodárnu s automatickým provozem. Toto řešení umožní komfortní a bezúdržbové využívání vlastního vodního zdroje.

Výhody těchto čerpadel:

  • Moderní a ekologický motor, bez mechanické ucpávky, naplněný čistou vodou.
  • Vynikající účinnost snižující spotřebu energie a proudový odběr čerpadla.
  • Mimořádný záběrový moment umožňující i použití výkonnější hydrauliky.
  • Hlavní části hydrauliky a spojovací materiál z nerezi.
  • Nehrozí zničení čerpadla vniknutím vody do motoru.
  • Snadné připevnění závěsného lanka pomocí připravených otvorů na čerpadle.
  • Rozběhový a běhový kondenzátor jsou umístěny mimo motor v samostatné rozběhové skříňce. Servis této skříňky je bez nutnosti demontáže čerpadla ze studny.
Kód zboží
SK010380
Elektromotor
1,1 kW
Kabel
H07 RN-7
Délka kabelu
25 m
Objemový průtok
0,6 - 0,35 l/s
Dopravní výška
10 - 85 m
Otáčky elektromotoru
2800 m-1
Jmenovité napětí
230 V
Frekvence
50 Hz
Jmenovitý proud motoru
5,4 - 5,7 A
Vnější průměr agregátu
90 mm
Nejmenší průměr vrtu
100 mm
Průměr výtlačné přípojky
1
Hmotnost
16,7 kg
Velikost
4 ’’
Typ čerpadla
barvená
Pořadí produktu
1
Recyklační poplatek
38,12 Kč
Značka
PCH výroba a projekty s.r.o.

Doporučené příslušenství

Hlídání hladiny vody:

Hlídání hladiny vody je velmi důležitou součástí sestavy domácí vodárny s vřetenovým čerpadlem. Pokud dojde k poklesu hladiny vody pod kritickou hladinu (úroveň sání čerpadla), pak může během krátké chvíle dojít ke zničení hydrauliky a následně ke spálení motoru vřetenového čerpadla.


Elektrická ochrana vřetenových čerpadel:

Každé námi vyrobené čerpadlo má vysokou kvalitu a prochází testováním, před uvedením do prodeje. Je ovšem třeba vzít v potaz, že domácí vodárna se skládá z mnoha komponent, které mohou zapříčinit přehřátí (spálení) motoru čerpadla. Typickým příkladem může být nefunkční tlakový spínač, nedostatečně natlakovaná tlaková nádoba, mechanické poškození přívodního kabelu, či mechanické poškození hydrauliky čerpadla.

  • Z hlediska těchto možných komplikací je nutné každé naše vřetenové čerpadlo elektricky správně jistit.
  • K tomuto účelu používáme motorové spouštěče, které jsou nastaveny na různé hodnoty podle proudu čerpadla (A).

Doporučení pro montáž

Základní zásady:

Zde uvádíme v několika bodech základní zásady pro bezproblémový chod čerpadla a stabilní dodávku vody:

  1. Vhodný výběr čerpadla s ohledem na typ vodního zdroje a spotřebu vody. Čerpadla PCH nejsou určena pro průmyslové použití a chod v řádu mnoho hodin denně.
  2. Napuštění motoru čistou vodou před započetím instalace, pokud má čerpadlo nalévací otvor.
  3. Zapojení ochrany motoru dle návodu - motorový spouštěč správného rozsahu. Absence ochrany je nejčastější příčinou zbytečného spálení motoru a drahé opravy.
  4. Správné nafázování motoru u třífázových čerpadel na 400V.
  5. Správné natlakování tlakové nádoby.
  6. Při provozu pravidelná kontrola tlaku v nádobě , obzvláště pokud čerpadlo začne častěji spínat.
  7. Věříme, že tímto doporučením předejdeme zbytečným závadám a Vy budete dlouhodobě spokojenými uživateli.

Další podrobnosti k instalaci

Další podrobnosti k instalaci
Tlaková nádoba pro rodinný dům je nejvhodnější o minimálním objemu 80 l. Tlak v nádobě o 10% nižší než je vypínací tlak tlakového spínače. Tento tlak se měří při zcela vypuštěné nádobě a vypnutém čerpadle přibližně dvakrát ročně. Instalaci nádoby a rozběhové krabice, u čerpadla na 230V, doporučujeme mimo studnu.

Pravidelná roční kontrola tlaku v tlakové nádobě zamezí častémú spínání čerpadla. Správný tlak se měří při vypnutém čerpadle a prázdné tlakové nádobě. Má být o 10 % nižší, než je zapínací tlak tlakového spínače. Zpravidla je to 1,8 bar.

Čerpadla PCH nejsou určena pro průmyslové použití s mnohahodinovou denní dobou provozu, nebo s častým spínáním. Maximální počet sepnutí je 20x za hodinu. Doporučený denní objem čerpané kapaliny je, dle typu čerpadla, od 2,5 do 6 m3.



Zde je správné zapojení tlakového spínače pro čerpadlo na 230V

Tímto opatřením se rozdělí proud, protékající přes kontakty, na třetiny a tím se výrazně zvyšuje životnost a spolehlivost instalace jednofázových čerpadel.




Videoukázky instalace
